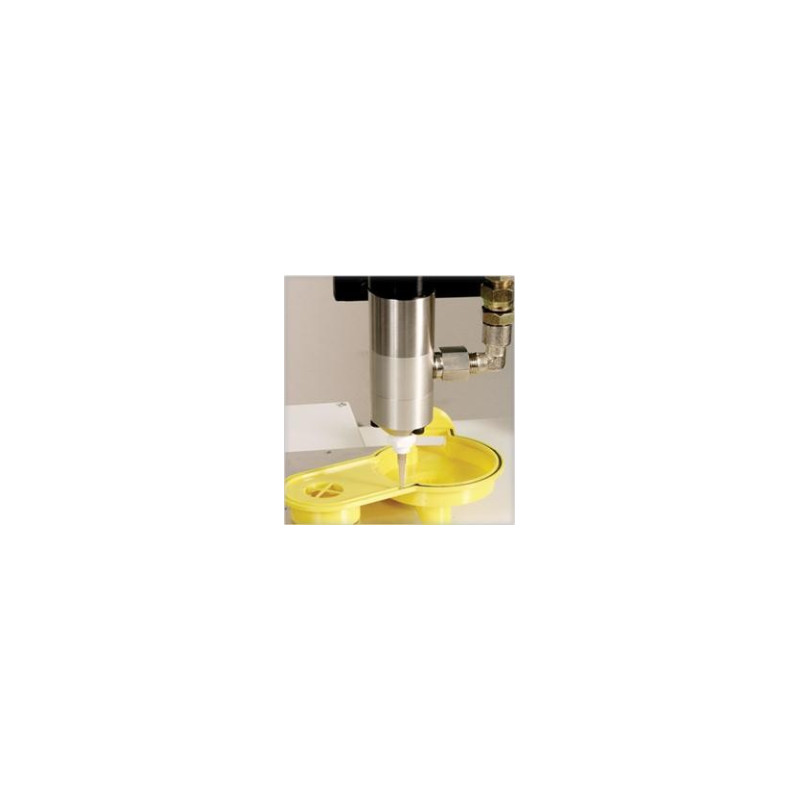

A High Pressure Spool Valve kiegyensúlyozott orsó dizájnon alapul, mely létrehoz gyors "be/ki" folyadék adagoló funkciót, amely nem befolyásolja az anyag bemeneti nyomását. Az orsós akció kiszorítja az anyag egy részét, visszahúzza a fúvókába a kikapcsolás ideje alatt. Az olaj kamra használatához biztosítani kell egy felső határ feletti tömítést, hogy létrehozzon további tömítést, amely megakadályozza a nedvesség ráfolyását az orsóra. A kialakítás lehetővé teszi a könnyű karbantartást, a karbantartáshoz nincs szükség speciális szerszámokra. A szelepet úgy tervezték, hogy a levegőnyomásra nyisson, és visszahúzó rugóval zárjon (egyszeres működésű). Egy port rendelkezésre áll, hogy a szelepeket csatlakoztatni lehessen rugó nélkül is (kettős működésű).
A TS941 sorozat oldalsó portját lehet forgatni, hogy kényelmesen lehessen rögzíteni a szelepkapcsolatot. A megkeményedett orsó lemezek magas minőségű tömítésekben alkalmazható és alkalmas olyan anyagokkal, amelyeknek viszkozitása legfeljebb 3.000.000 cps, és 172 bar (2.500 psi) nyomást tűrnek. A kimenet ¼ NPT, lehetővé tesz többféle lerakódás megszüntetését.
A termék tartalmaz:- olajozó
- szelepes légzőcső
- Luer Lock folyadék vonal
- változatos folyadék beömlő szerelvények
Jellemzők:
- nagy kimenet
- kezeli a nagyobb folyadéknyomást, mint a legtöbb szelep
- automatikus szívás-visszaszívás, minden adagolási ciklus után
- megfelelő nedvességérzékeny anyagoknál
Műszaki adatok:
folyadékbemenet nyílás: 3/8'' NPT female és
1/4'' NPT Female
folyadékkimenet nyílás:
¼'' NPT Female
aux levegőbemenet nyílás:
1/8'' Female
aktiválási nyomás: 70 psi (4.8bar)
maximális folyadéknyomás: 2500 psi (172.4 bar)
szerelési nyílás: N/A
Viszkozitás tartomány: 1-3.000.000 cps
Közeggel érintkező részek: 303 SS, kemény krómozott acél, UHMWPE, EPR
Működési frekvencia: 400 + ciklus / perc
Elérhető konfigurációk:TS941
TS941A
