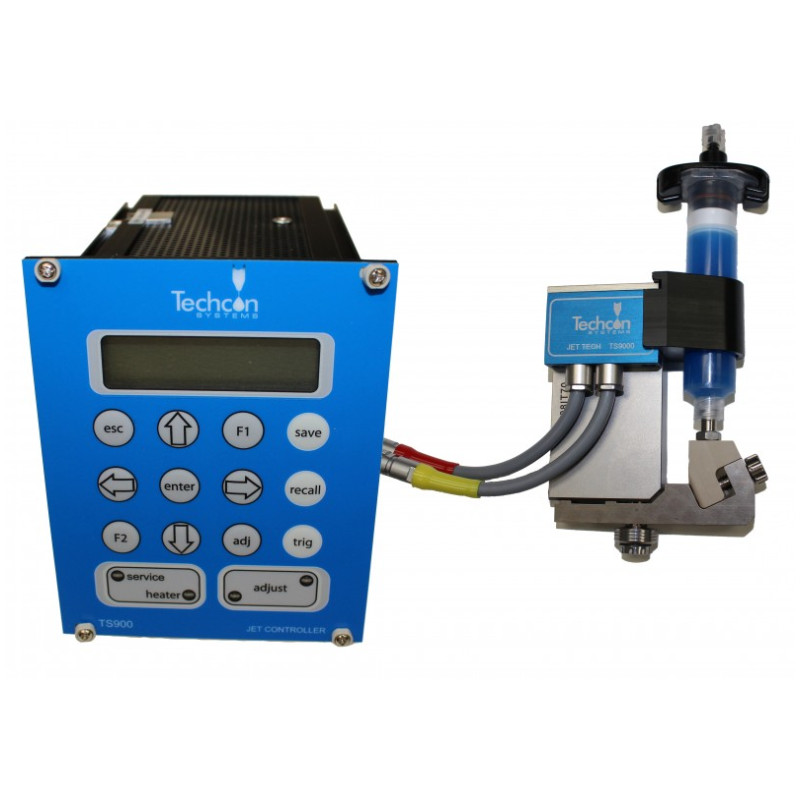

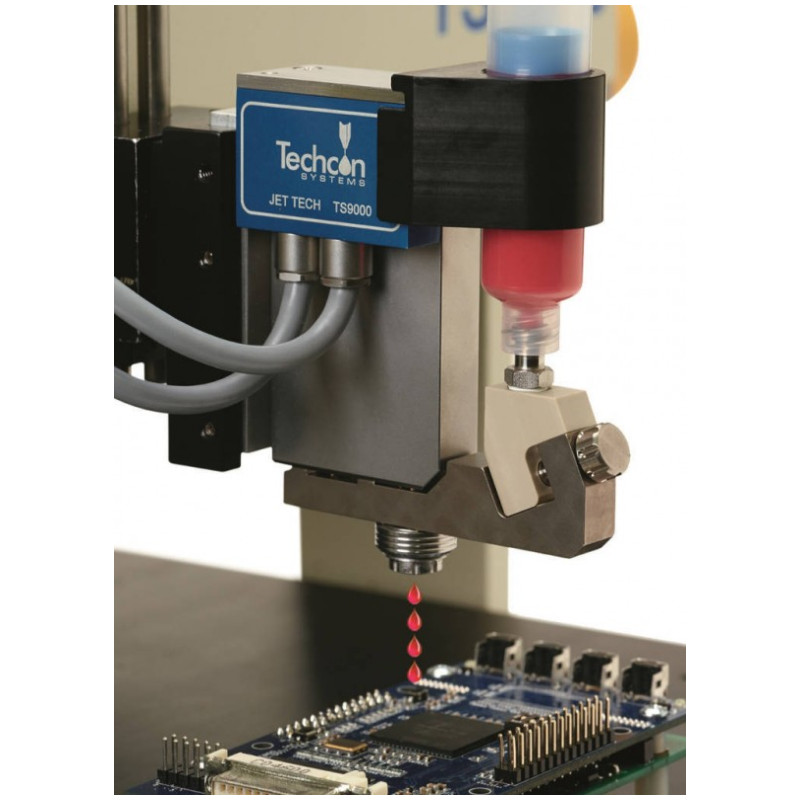

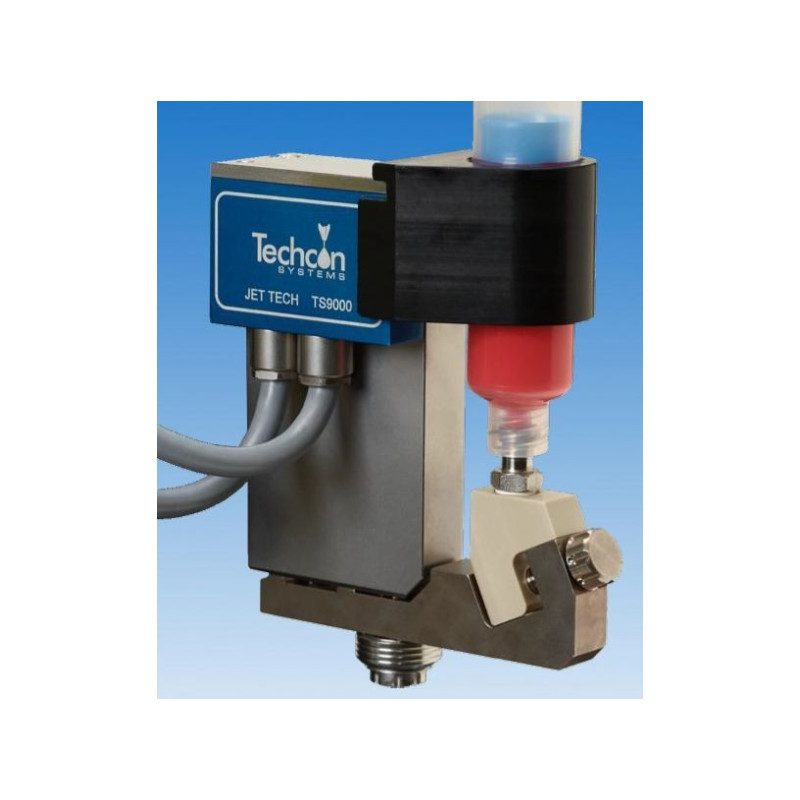

TS9000 Series Jet Tech egy piezoelektromosan vezérelt, nem érintkező adagoló szelep, amely képes kezelni a folyadék viszkozitását 2 millió Cps-ig.
Jellemzők:
- nem érintkező Jetting technika
- precíz és pontos adagolás
- rendkívül nagy sebességű, 1000 Hz -ig
- megismételhető cseppméret kisebb, mint 2 nl
- Jet folyadék a 7K - 2 millió Cps
- kis moduláris kialakítás
- könnyű és gyors tisztítás
- helyszínen cserélhet pótalkatrészek
- alacsony teljes birtoklási költség
Műszaki adatok:
Szélesség: 50.8 mm (2.00 ")
Mélység: 93.8 mm (3.69 ")
Magasság: 88,9 mm (3,50 ")
Súly: 348g (£ 0,77)
Sebesség: 300Hz folyamatos teljesítmény
Fecskendő Kapacitás: 5, 10, 30 és 55 ccm
Minimum szemcseméret: 10 nmViszkozitás Tartomány: 1 - 400 Cps
folyadék nyomás: 40 psi (2,76 bar)
Fúvóka méretek: 100 um, 125μm, 150μm, 200 um
Jet Nyomás: 35 psi a 70 psi (2,41-4,8 bar)
Vezérlő interfész: RS-232 és LCD kijelző w / interfész
Bement/Kimenet: TTL szintű Triggerek
Működési hőmérséklet: 10-50 ° C
Alkalmazások:
A TS9000 Jet Tech széles körben alkalmazható. Néhány példa a folyamatokra és
alkalmazásokra:
Jetting silver epoxies for die bonding processes
Jetting silicone phosphor in the LED assembly process
Jetting under-fill in micro-electronic package applications on PCBA
Jetting micro dots of UV adhesive in medical device applications
