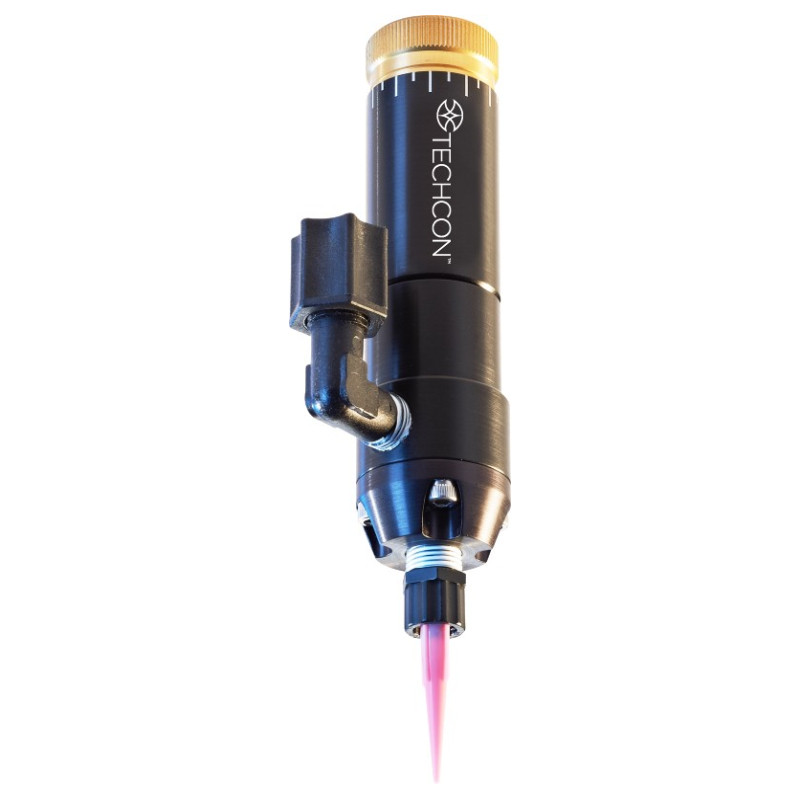

A TS5322 Series Spool Valve kiegyensúlyozott orsó dizájnon alapul, mely létrehoz gyors "be/ki" folyadék adagoló funkciót, amely nem befolyásolja az anyag bemeneti nyomását. Az orsós akció kiszorítja az anyag egy részét, visszahúzza a fúvókába a kikapcsolás ideje alatt. Az olaj kamra használatához biztosítani kell egy felső határ feletti tömítést, hogy létrehozzon további tömítést, amely megakadályozza a nedvesség ráfolyását az orsóra.
A kialakítás lehetővé teszi a könnyű karbantartást, a karbantartáshoz nincs szükség speciális szerszámokra. A szelepet úgy tervezték, hogy a levegőnyomásra nyisson, és visszahúzó rugóval zárjon (egyszeres működésű). Egy port rendelkezésre áll, hogy a szelepeket csatlakoztatni lehessen rugó nélkül is (kettős működésű). A TS5322 célja nagyobb pontosság elérése, alacsonyabb nyomáson. Ez a szelep opció működik a TS941-ben is, csak ez kisebb méretű.
A termék tartalmaz:- rögzítőelem készlet
- szelepes légzőcső
- -
- folyadék bemeneti szerelvények 1/4'' tömörítés és Luer lock típusú
- adagoló fúvóka kiválasztási csomag
- olajozó
Jellemzők:- pontos és konzisztens szemcseméretek
- a nagyobb folyadéknyomást kezel, mint a legtöbb szelep
- automatikus szívás-visszaszívás, minden adagolási ciklus után
- megfelelő nedvességérzékeny anyagoknál
Műszaki adatok:- folyadékbemenet nyílás: 1/8'' NPT female
- folyadékkimenet nyílás: Luer Lock Male
- aux levegőbemenet nyílás: 10-32 UNF
- aktiválási nyomás: 70 psi (4.8bar) perc
- maximális folyadéknyomás: 500 psi (6.9bar)
- szerelési nyílás:
1/4-20 UNC-2B
- Viszkozitás tartomány: 1-1.000.000 cps
- Közeggel érintkező részek:
303 SS, Teflon, Aluminum, EPR, Delrin
- Működési frekvencia: 500 + ciklus / perc
Elérhető konfigurációk:
