Általános információk:A MAXIMATOR magas nyomású fokozók a gázok és a levegő olajmentes tömörítésére alkalmas. Az ipari gázok, mint az argon, hélium, hidrogén és a nitrogén tömöríthetőek üzemi nyomáson, 2100 bar (30.000 psi), oxigén 350 bar (5075 psi). A levegő vezérelt fokozók, hatékony alternatívája lehet az elektromosan meghajtott termékeknek, és lehet használni robbanásbiztos területeken.

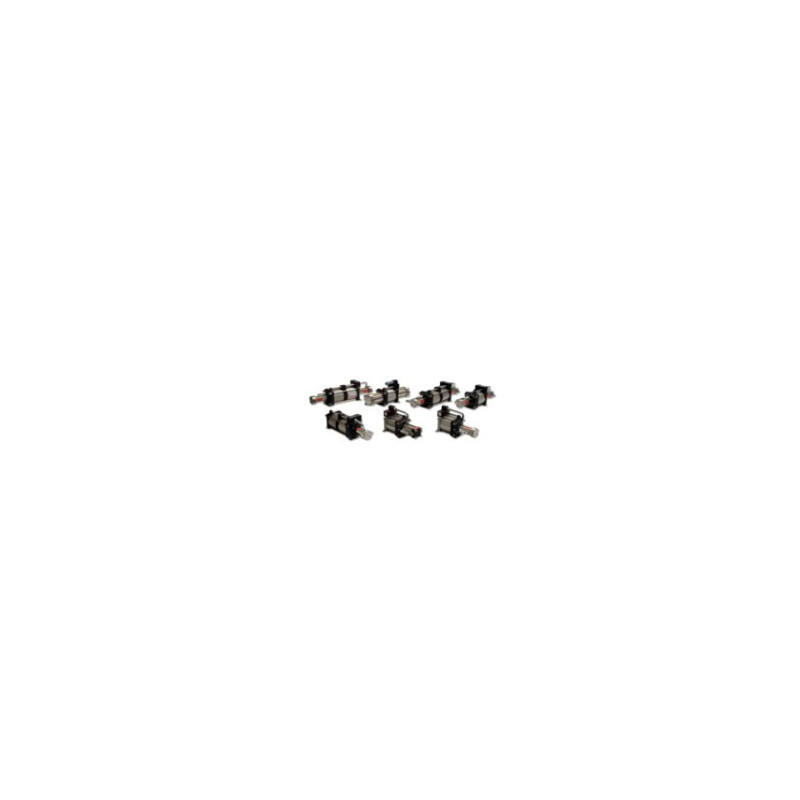

Áttekintés: - Booster 40 bar (580 psi)
- Fokozó 100 bar (1450 psi)
- Fokozó 300 bar (4350 psi)
- Fokozó 600 bar (8700 psi)
- Fokozó 2400 bar (36.000 psi)
Működési leírás: A MAXIMATOR nyomásfokozó működési elve hasonló egy nyomáserősítőhöz. Egy nagyméretű levegő dugattyú feltölt alacsony nyomással (levegő dugattyú (3)) és egy kis területen működik nagy nyomással (hp dugattyú (2)). A folyamatos működés elérhető egy elővezérléssel működtetett 4/3 utas szeleppel (orsó (4)). Az orsó vezeti a levegő meghajtást, váltva a levegő dugattyú a felső és alsó határát.
Az orsó elő van vezérelve kettő 2/2 utas szelepen át (elővezérelt szelep (7)), amely mechanikusan van működtetve a levegő dugattyún át, a végállásában. Az elővezérelt szelepek feltöltenek és kisülnek az orsó kamrában. A hp dugattyú támogatja az áramlásállandosító szelepeket (belső és külső áramlásállandosító szelep (1)) és biztosítja az áramlást.
A kimeneti nyomás közvetlenül kapcsolódik a levegő hajtású nyomás készülékhez. A megjelölt képlet szerint a táblázatban, a nyomásfokozó műszaki jellemzőivel, a statikát és a nyomást ki lehet számítani. Ennél a nyomásnál egy erőegyensúly van a meghajtó szakasz és gáz szakasz érhető el. A nyomásfokozó leáll amikor a végső nyomást eléri, és nem fogyaszt további levegőt.
Egy nyomásesés a nagynyomású oldalon vagy egy nyomásnövelés a hajtás oldalán automatikusan elindítja a nyomásfokozót, amíg az erő az egyensúlyt újra eléri. Emellett a MAXIMATOR nyomásfokozót automatikusan be- és ki lehet kapcsolni a MAXIMATOR pneumatikus kapcsoló révén, kapcsolatot teremt a műszerekkel és a külső ellenőrzési egységekkel.
Alkalmazása és megvalósítása:A széles körű modellek eredményeként, lehetőség van arra, hogy kiválassza az optimális nyomásfokozót minden egyes alkalmazáshoz. Egyfokozatú, kettős működésű, vagy kétfokozatú nyomásfokozó, vagy ezen modellek kombinációját lehet használni, hogy elérjük a kívánt üzemi nyomást és áramlási kapacitást.
- Nyomáspróba gázzal
- gáztovábbító
- gázvisszanyerő
- Töltési nitrogén akkumulátorok
- Ellátási elkülönítésére gázrendszerek
- Gáz segített fröccsöntéssel
- CO2 habzó
- Átadása oxigén palackok
- Töltési légzési levegő palack
- Szivárgásvizsgálat
